綜 述

　　大型電信運營商如：中國移動、中國電信、中國網通、中國聯通，有大量的通信機房，包括中心機房、模塊局機房、接入網機房，對這些機房的監控是運營商的運維部門最主要的工作之一，經過多年的建設，中心機房和模塊局機房的監控已經基本完善。但接入網機房因數量比較大，除少部分非常富裕的地區外，絕大部分的接入網機房沒有實施監控管理。

　　沒有監控管理具有以下問題:

　　1、機房設備盜竊案頻頻發生，盜竊發生無法報警、監控、記錄，導致犯罪分子逍遙法外。

　　2、維修人員巡檢過程無法規范化監督管理，何時、何人、多長時間完成維護工作，沒有客觀的記錄。

　　3、沒有機房門禁安防系統，在無人值守時出了問題無法及時發現，運營商的安保部門對此要負很多額外的責任。

　　4、供電系統沒有監控，停電、市電異常、通信電源的狀態沒有監控，停電后后備電池過放電損壞等。

　　5、機房空調常年打開，造成運營電費過高。

　　6、環境沒有監控，出現水浸、起火等無法及時處理......

　　針對電信機房分布廣、數量大、維護人員多、管理與監控困難的特點，***基于為客戶利益服務的一貫宗旨，確保電信機房能夠集中管理，統一監控并迅速做出反應，降低機房監控維護成本，提高運行維護質量等目標，憑借自身在智能監控、網絡維護、軟件和硬件開發方面的多年經驗和對電信機房監控維護需求的良好理解，推出全新的基于IP的電信機房智能化網絡監控維護系統整體解決方案，具有非常高的性能價格比，可以在監控量相同的情況下以已有方案1/2的價格完成接入網機房的視頻、動力環境的監控。

　　方 案 設 計

　　1組成部分

　　1視頻監控系統

　　通過網絡視頻監控設備將遠程機房視頻音頻傳回中心，起到使遠程專家對本地的技術人員可通過視頻加語音進行指導;通過圖像監控報警聯動功能，起到對突發事件及時預警和及時處理等的作用。

　　2機房電力監測

　　通過測量低壓配電柜和UPS設備的入端和出端的電壓電流、頻率、電功率值、在監視屏上在線直觀地顯示各路電力參數，以便了解供電品質，各路載荷情況以及UPS設備運行狀況，確保安全供電。

　　3溫度、濕度監測

　　機房的溫度和濕度是重要的環境參數，是計算機設備正常運行的必要條件。為此在機房的主要設備工作間均需安裝溫度和濕度傳感探頭，對溫度、濕度進行實時檢測，在監視屏上顯示各測點溫度、濕度值。當檢測值超過各工作區規定的溫、濕度上、下限值時，在監視屏的相應數據旁用醒目的標志符的閃動來提示該值的超限報警。為在總體上監視整個機房的溫度，濕度狀況，可在新風機的進風口和主空調機的回風口，分別檢測溫度和濕度。

　　4門禁系統的監測

　　環境監測主控機，能與門禁裝置進行通訊，可收集并顯示每個門禁裝置內儲存的數名持卡人出入工作間的磁卡號和出入時間日期。同時可設定，消除或修正門禁裝置內的識別密碼和允許出入時間等。

　　5安全防破壞監視

　　計算機房做為計算機網絡的樞扭，安全性十分重要，因此必須具有安全防破壞入侵功能。為此在主要設備工作間都安裝雙鑒紅外探頭，這樣在非常管制時期，一旦有破壞性入侵，雙鑒探頭即發出信號，監視器即時顯示破壞性入侵部位，并驅動報警裝置進行聲光報警。

　　6火警消防監測

　　根據安裝在主控室、主機室、終端室、通訊網絡室、微機房等重點消防區的感煙探測器及感溫探測器發出的信號，在監視器上顯示火警方位，發出聲光報警。

　　7機房漏水監測

　　在環繞機房的重點部位及空調機的加濕管、抽濕管、本體等部位的活動地板下，設置漏水傳感器，一旦機房出現漏水情況，即顯示漏水部位并報警。

　　8發電機及UPS系統

　　作為大型機房，采用24小時不間斷供電，在供電系統中，可配備UPS提供恒壓恒頻的不間斷電源，保護服務器和計算機在瞬間斷電時的正常工作和數據備份;為了提高供電等級，做到供電系統的萬無一失，可提供自動化程度高的柴油發電機組，保證交流同步發電機適應UPS這一非線性負載的特性，使其在無市電的情況下保證UPS對負載可靠供電。

　　9機房節電系統

　　機房作為主要重點耗電單位，通過在配電柜前增加電效設備，可提供電能的使用效率，一般可節電10-20%，也是建設智能節能型機房的先進理念。

　　機房環境設備監控的實現方式

　　監控系統主要由以下部分構成：監控設備、監測設備、傳輸通道、監控中心。將配電、電源監控、環境監控、和圖像監控結合在一起，提出建設基于TCP/IP傳輸技術的數字化、網絡化機房監控系統工程。

　　1視頻攝像機

　　它負責采集機房中的活動圖像，可實時采集大門、機房通道、機柜等現場圖像，根據需要，有固定，可動云臺，球形機，紅外成像等不同的類型。

　　2報警監測設備

　　包括了許多的設備，象是門磁，微波/紅外對射，玻璃破碎器等，如果說有火災，非法闖入，人為破壞等，相關的報警設備就會發出報警信號。

　　3環境監控設備

　　它包適監控室內溫濕度變化，新風機和漏水監測器等機房環境保障設備，系統可以對各設備報警設置上下限，如果狀態超，自動發生報警。

　　4動力監測設備

　　配電動力設備負責著整個系統的電力供應，保證系統的持續運行，一般是由一級配電，二級配電，蓄電池組，UPS，防雷器等重要設備組成。

　　5消防監測設備

　　包括煙感設備和報警主機，發生火情時，可聯動錄像并有警笛提示。

　　6門禁系統

　　為控制和管理機房人員進出，可在大門安裝門禁系統，當開門時，可啟動攝像機設備錄像功能。

　　7視頻服務器

　　負責把攝像機的模擬音頻、視頻信號轉變成數字信號，一般視頻服務器可以1-16路視頻信號，并能同時進行數據壓縮視頻服務器采用嵌入式模塊化結構，所以設備輕便小巧，方便安裝，一個機房可以安裝一個或數個視頻服務器。視頻服務器提供了豐富的數據接口，如以太網接口，RS232/485，報警I/O等，只要相關被監控設備開放通訊協議，就可以實現數據采集與聯動。視頻服務器通過網線線連接到網絡交換機上，把壓縮后的視頻信號及其他數據信號一起通過網絡發送到監控中心去;同時可以接受監控中心的指令，控制攝像機的運行，聯動聲光電告警設備。

　　8數據服務器

　　數據服務器采用嵌入式結構，具有通信接口、遙測接口、遙信接口、遙控接口多種數據接口。可以采集并記錄現場的各種需要關心的環境參量，例如溫度、濕度、電壓、電流、電磁*等。數據采集服務器由傳感器和數據處理單元組成，作為新一代環境監測系統具有和以太網或因特網連接的功能并可以運行通用的TCP/IP協議。它的應用，以太網和TCP/IP帶來了布線成本的降低，軟件的標準化和網絡系統的可擴展性。

　　9網絡監控軟件

　　監控中心要對所有前端數據進行處理，包括音視頻、安防報警、配電動力、環境參數、門禁系統等，并能對其數據進行分析、記錄與保存;如有報警信號，系統還將迅速聯動前端鏡頭錄像或其它設備，發送明顯的聲光電告警信號給工作人員，以便及時處理突發事件。

　　10電源動力系統

　　在供電系統中，可配備UPS提供恒壓恒頻的不間斷電源，保護服務器和計算機在瞬間斷電時的正常工作和數據備份;為了提高供電等級，做到供電系統的萬無一失，可提供自動化程度高的柴油發電機組，保證交流同步發電機適應UPS這一非線性負載的特性，使其在無市電的情況下保證UPS對負載可靠供電。

　　中心除了處理監控前端的數據外，更重要的是提供用戶管理功能，包括用戶登錄，優先權的分配，控制信號的協調，數據的實時監控，數據的存儲、檢索、回放、備份、恢復等面向使用者的服務與管理。

　　主要軟件模塊：

　　1設備管理模塊

　　包括系統設備參數管理，安全保護管理，數據庫顯示及狀態。

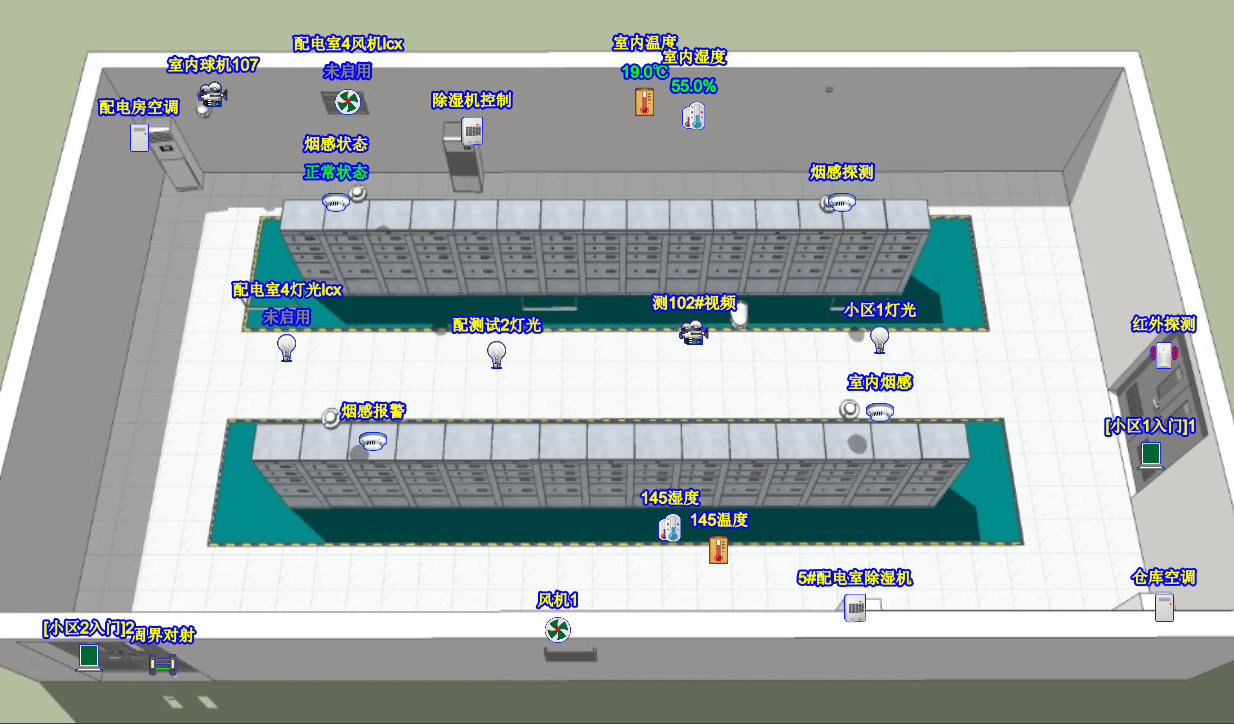

　　2電子地圖模塊

　　電子地圖編輯和圖標設置。

　　3報警模塊

　　設置報警設備，布防撤防時間，系統聯動設置。

　　4視頻錄像模塊

　　設置錄像計劃、提取錄像文件、備份錄像記錄。

　　5系統日志

　　查看在線人數和系統運行狀態。
