襄陽環保用電監管系統(湖北企業污染防治設施環保用電監測系統平臺)

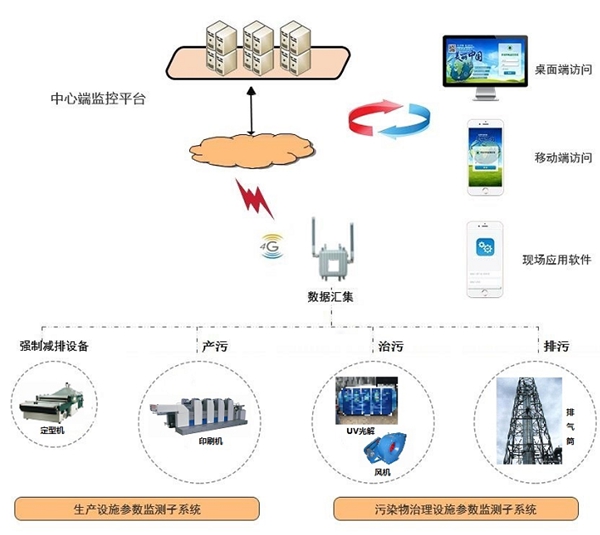

1、系統平臺架構
(1)環保用電監管系統平臺應由前置通訊、數據采集、數據處理及計算、消息推送、分布式數據庫、實時數據庫以及各類業務應用系統組成，實現現場數據的匯總、報警管理、統計分析等，遠程實時掌握生產設施和治污設施運行狀況。平臺分市、縣(區)兩級，實行分級建設、分級管理。市級平臺對市轄范圍內安裝環保用電系統的企業限停產、污染治理設施運行狀況的進行全面監管，對全市企業用電工況異常情況進行監督;縣(區)平臺對本轄區內安裝環保用電系統的企業限停產、污染治理設施運行狀況進行全面監管。
(2)為適應未來該系統與其它業務系統之間進行數據交互的增多，系統平臺總體架構的設計不僅需要滿足現階段環保用電過程監管及停限產、錯峰生產監管業務的需要，更應當具備有良好的運算性能和可擴展性，以實現在平臺上快速構建不同的業務應用。
平臺整體需基于Jave EE技術體系，基于微服務設計理念構建，所有應用、服務基于WEB容器引擎部署，具備完備的安全體系、管理體系，同時整體基于分布式架構設計，保證后期的性能擴展機制。
平臺需基于服務架構設計，革新軟件開發模式和管理模式，將復雜業務拆分為細粒度的模塊和服務，并利用容器技術相互隔離，使系統解耦，降低開發、管理、運維風險。
2、系統平臺部署
系統平臺建設應部署在云端，通過在云端的運行，實現資源和信息共享，采用劃撥資源等方式實現平臺線性擴展，解決資源共享、平臺共享、服務共享等問題。為保障基礎操作系統的穩定性，軟件部署需Linux操作系統。
支持較高的可擴展特性，支持系統橫向擴展，僅通過新增節點服務器，就能達到系統性能增強。
3、數據處理
針對海量數據的實時處理、存儲和數據分析將是污染治理設施用電監控系統平臺建設的關鍵和性能瓶頸，因此針對海量數據處理需求，平臺需要采用分布式數據庫、內存數據庫、時序數據庫等技術分別采集、解析、存儲相應的監測數據，提高平臺的數據存儲和數據處理能力。
4、并發性能
為保證系統平臺能夠適應未來接入污染源企業、采集數據項、采集頻率和使用頻率大規模增加的情況，系統應使用通訊并發和負載均衡等技術，來提高系統平臺的并發性能和高可靠性。
5、平臺安全
系統保持通訊過程中的信息數據安全，安全性方面提供了一定的安全相關模塊。數據存儲敏感信息，對于敏感數據，需要防竊聽、防篡改、防重放，數據存放的安全性：包括數據備份，以及登錄密鑰、支付密鑰等敏感數據加密存放。
權限保證：采用分角色的用戶權限管理系統，實現不同角色用戶的功能訪問限制。
6、穩定性
軟件應具有容錯性、健壯性等，支持業務的連續性，系統可達到7*24*365不間斷運行。
7、系統平臺功能
使用端 | 目錄 | 具體功能描述 |
PC | 首頁 | ★1.可以對監測點總數、在線、失聯企業總數的數據統計展示; |
企業監控 | 1.可根據行政區域和行業類別統計出各個區域的企業數量； ★4.可查詢企業的總表用電量、車間總表用電量，以及產污、治污電量，并可查詢企業各個監測點設備產污、治污用電量，并可進行統計。 | |
應急減排管理 | ★1.可以制定并查看企業各個車間的減排方案和具體落實情況等。 | |
異常預警 | ★1.可通過設置不同時間段，查看各個區域內的各類異常統計數; | |
數據報表 | 1.數據報表要求清晰，并能提供明細。 | |
基礎數據 | 1.可創建企業、并設置本企業內的車間、監測點、減排方案、是否停產等詳細信息; | |
系統設置 | 1.可創建平臺用戶信息，包括用戶姓名、賬號、登錄密碼、手機號、用戶類型、角色、行政單位; | |
系統的精準管控能力 | ★1.用電量查詢可以精確到時分秒級篩選； ★2.設備狀態可以精確到時分秒級對單臺設備進行歷史記錄的檢索及狀態變化描述查詢； ★3.可以針對單個企業進行預設檢修時間范圍，避免檢修期產生無效報警，； 4.可以對市政保障企業或長期報停企業設置生產停止時間，有效避免重復更改應急減排計劃； 5.應急減排計劃，可以針對類似停產保窯的，可以實現延時關閉，避免無效報警； ★6.針對生產、治理設施不同步開啟的現象，可以精確到具體設備設置治理開啟延時，避免設備預熱狀態時的無效報警； | |
系統的運維管理能力評價 | 1.針對不同運營商，可以實現責任企業的批量權限劃分，便于后期的運營及管理； | |
系統的考核及統計分析能力評價 | ★1.應急減排報警核查率統計，以實現對本級環保單位的核查情況的考核； ★3.企業設施運轉狀態的統計，實現企業設備的運行率與停機率，以實現對本級環保單位的核查情況的考核； ★4.通過平臺，可以實現在應急減排分紅色、橙色、黃色預警情況下，對轄區企業的管控率進行統計，以實現對本級環保單位的核查情況的考核； | |
平臺使用的便利性及嚴謹性 | ★1.可以在同一頁面實現對企業基礎信息的增改刪及應急減排方案的錄入，便于操作及應急減排方案的下發； ★2.產生報警后，分級對基層環保人員反饋情況進行核查，審核人員根據反饋情況的合規性進行審查，審查不通過可以駁回至現場核查人員重新填報； 3.可對焦化行業推焦的頻次進行監測，以實現對焦化行業的精準管控。 | |
APP | 首頁 | 1.可查詢企業的各類信息包含企業數量、監測點總數、在線、失聯企業總數的數據統計展示； |
異常預警 | ★1.異常預警要求及時并能查詢未核查、已核查、已通過和未通過企業的詳細情況，及運行數據情況查詢，并且對其進行核查等。 | |
統計分析 | 1.統計分析報表要求詳細，能看到各企業的實際運行情況。 |
三、硬件要求：對襄陽市生態環境局樊城分局轄區內的污染源企業產污和治污設備終端進行企業防治污染設施用電監控。
用電監測終端：
功能要求：
用電監控終端以工業級微處理器為核心，處理速度高，能夠提供高精度的三相電壓、電流和功率等基本測量數據，并具有諧波計算、定值越限及溫度保護等功能。采用開口式CT，支持免停電安裝，在改造項目中可大大縮短施工成本及施工時間；支持有線和無線通信方式，可以滿足不同場景的通信要求；支持溫度監視，保障設備安全用電。采用導軌式安裝，可滿足空間苛刻的智能母線插接箱、低壓柜及樓層配電箱安裝要求，為用戶節省大量投資和使用空間。
數據傳輸模塊：
功能要求：
? 透明傳輸功能，實現4G與LoRa無線的透明傳輸。
? 支持通過FTP客戶端上傳csv文件；
? 支持NAT上網功能；
? 支持DNS域名解析功能，支持靜態路由功能；
? 支持以不同的協議向多個云平臺上傳數據；
? 支持VPN功能；
? 支持歷史數據斷點續傳功能；
? ★支持輕量化主站功能，支持最值統計、越限告警、數據凍結、事件記錄等數據處理，可以曲線、圖表方式顯示實時數據和歷史數據；
? 支持創建虛擬設備和虛擬數據計算功能；
? 支持遠程配置功能；
? iSmartGate 2支持邏輯編程功能；
? 支持應用程序在線升級，支持采用PMC-Upgrader進行升級。
? 支持內部時鐘RTC、SNTP校時、手動校時、主站通信對時，走時精度誤差小于0.5秒每天。
