智慧校園用電監測系統

　　"教育信息化2.0行動計劃"提出：教育信息化將從數字校園時代逐步過渡到智慧校園時代.數字校園的重點在于信息共享，而智慧校園實現的是物理空間與信息空間的空間連接，是以物聯網為基礎，對集數據化、網絡化、智慧型、協作型于一體的教學、科研、管理和生活服務實現全面感知，并能對教育教學、教育管理進行洞察和預測的智慧學習環境.在"智慧校園總框架"國家標準的四個層次中，一個具有透徹感知功能的基礎設施層是最底層，即通過物聯網技術實現物、物、系統之間的感知、人、物之間的感知.智慧校園用電監測系統是智慧校園服務的重要組成部分.該系統采用公共通信頻率調制技術，實時測量校園內各地點的用電線路，并通過LoRa技術構建的網絡，與現有的多種無線傳輸技術相比較，該系統具有部署簡單、成本低、遠距離、低延時等特點.隨著技術的發展，數據傳輸網絡不斷升級，與現有的多種無線傳輸技術相比較，LoRa技術具有更強的適應性。

　　整體系統設計

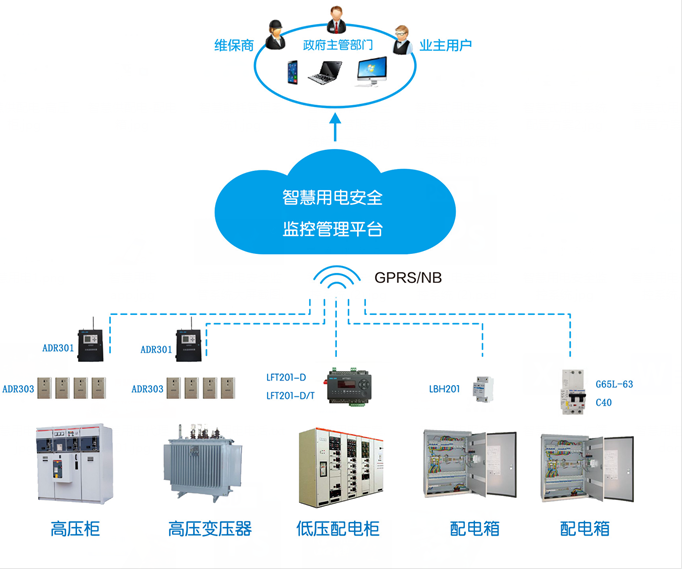

　　以LoRa技術為基礎的智慧校園用電監控系統，由內嵌LoRa模塊的智慧電表、LoRa集線器、工業無線路由器、服務器(物聯網云平臺)、移動終端或計算機等設備組成.案例校園內各設備的應用范圍南北長約1.5km，東西長約1km，共有18棟大樓，樓面最高6層.系統選擇LoRa模塊，其通信距離可達2km，單個集線器負荷容量一般為200臺，最多500臺.

　　如圖所示.系統架構如下：設備部署方案為：三個教學樓各1個，兩個實訓樓各1個，辦公樓1個，學生宿舍樓3個，學生食堂1個.LoRa集中器位于校園中心建筑的高層;LoRa集中器位于LoRa集中器和無線路由器之間：LoRa集中器通過以太網連接到無線路由器，再借助無線技術與信息點進行數據傳輸;無線路由器接接到云平臺進行數據傳輸.信息點與集中器采用簡單的星型拓?fù)浣Y(jié)構.在該結構中，集中器作為中繼，連接到采集設備和云平臺，云平臺管理和存儲數據，手機終端或電腦端訪問云平臺，實時查看用電信息。

　　核心硬件

　　該系統的關鍵硬件是LoRa設備，其工作原理如圖2所示.信息點數據采集裝置為LoRa模塊中嵌入LoRa模塊的智慧電表，由控制單元、計量單元和通信單元三部分組成.控制單元是智慧電表的控制器，接收計量單元采集到的電量數據，實時累加存儲;控制單元通過將控制單元的脈沖數與功率轉換參數相乘來獲取相應時間內的用電量;通信單元一般采用RS485通信模塊和射頻模塊兩個模塊，其中RS485通信模塊和RS485通信模塊組成電量數據采集網，射頻模塊使用LoRa擴頻技術上傳送的電能數據，同時接收上端的電能轉換命令。

　　構建云平臺

　　云計算平臺操作系統采用Linux系統Ubuntu，整個開發框架采用J2EE.系統云計算平臺按照功能分為數據匯聚層和數據分析層。

　　匯聚層的任務是自動導入設備層數據，其主要技術是配置MQTT服務器，也就是在后臺運行MQTT協議的消息中間件，通過主題訂閱和發布在底層設備和終端用戶之間實現數據傳輸.MQTT具有多種消息中間件，本系統選擇EMQX作為國內開源軟件，同時支持萬級客戶端。

　　分析層負責處理物聯網設備產生的大數據。目前，最流行的JavaWeb應用程序開源框架是SSH,SSH是由Struts+Spring+Hibernate集成在一起的，其中Struts負責Web層，與Web表單進行交互數據;Spring負責業務層，提供統一的方法來管理業務對象;Hibernate用于持久性數據，提供完全面向?qū)ο蟮臄?shù)據庫操作。

　　鑒于物聯網數據量大，讀取數據要具有很高的并發能力，而內存訪問Redis可以提高查詢存儲效率，因此數據庫選擇Redis來存儲物聯網設備數據，而用戶數據，如用戶信息、短信驗證碼等則是用MySQL存儲的。

　　可視化處理

　　該系統的Web前端框架采用VUE開發技術，用戶層負責將經過分析處理的數據直觀、直觀地顯示在用戶的終端設備上，以網頁和手機APP或微信小程序的形式呈現給用戶。

　　實現了用電監測系統的功能

　　電力消耗的精確測量。智慧電表最基本的功能是通過云平臺精確測量接線的電力消耗，幫助學校進行實時監控。

　　利用本系統可以對各種用電量和總用電量進行分類統計和統計分析，統計分析快捷準確，通過能耗數據的分析促進校園節能降耗。

　　手持電力巡線.用戶可通過移動端隨時登陸平臺查看用電量信息，不受時間、地點、環境等因素的限制，間接了解電力使用情況。

　　具備與其他校園管理系統順利對接的能力.對接后，信息無需進行二次處理即可實時上傳，管理員可實時記錄、查詢數據參數和日志，實現校園信息管理的智慧化、集約化。

　　期望的擴展功能

　　智慧校園用電監測系統的基本功能是實時測量和統計分析用電，間接監測用電線路的狀況，后期在相關技術成熟后，系統功能進行擴展，如在用電線路上增設LoRa斷路器，可實現智慧限電，在關鍵地點設置LoRa溫度傳感器和LoRa煙霧傳感器，實現自動火災預警等功能.此外，還可擴展到校園用水監測，在校園水路節點安裝LoRa智慧水表，LoRa集中器將LoRa集中器統一納入云平臺，在后臺進行相應的數據處理，實現校園水電能源的一體化和智慧化管理.逐步完善智慧校園基礎設施建設，并利用LoRa火災報警器和LoRa監控等終端設備，逐步提高智慧校園服務能力。

　　系統以實際應用為出發點，利用LoRa無線通信技術設計了一套校園用電監控系統，實現了對校園用電的測量和監控.該系統具有結構簡單、布線少、數據傳輸可靠等特點，在低功耗、低流量傳輸方面有其獨特的優勢;該系統還具有靈活的擴展性和移動性，不僅適用于校園環境，而且可擴展到工廠、住宅小區等水電設備的集中監控，隨著智慧城市建設的開展，應用場景將更加廣闊。
